3. Impression 3D#

Dans ce module je présente les différentes étapes de l’impression de mon objet 3D.

imprimante#

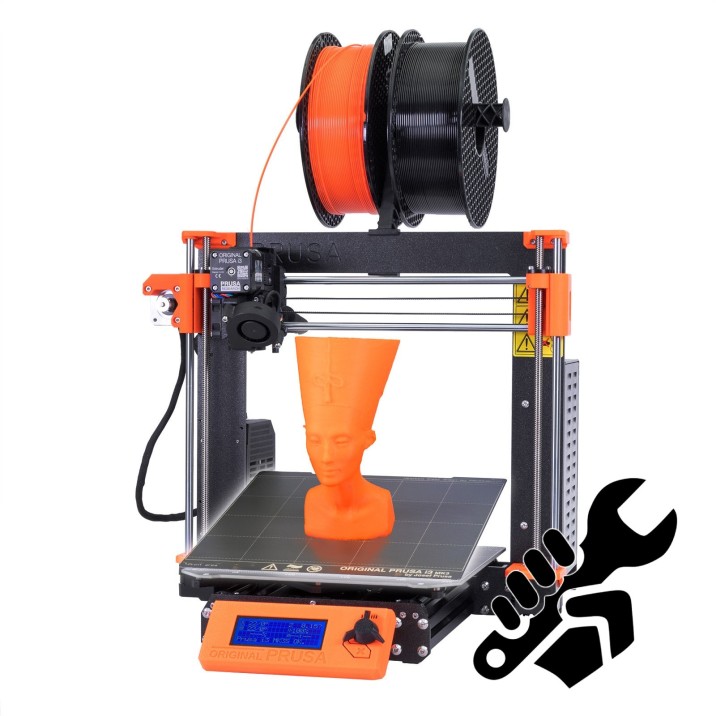

L’imprimante 3D utilisée est celle proposée au FabLab : la Prusa i3 MK3.

slicer#

“Le slicer, également appelé logiciel de découpage en tranches, est un logiciel utilisé dans la majorité des processus d’impression 3D pour la conversion d’un modèle d’objet 3D en instructions spécifiques pour l’imprimante.” L’avantage d’utiliser une imprimante Prusa est qu’elle possède son propre slicer : PrusaSlicer (2.6.1, c’est cette version que j’ai utilisée)

exportation format .stl#

Avant toute chose, il est important d’exporter votre représentation 3D sous forlat STL pour qu’il puisse être imprimable, en calculant d’abord le rendu de l’image (render en anglais).

temps d’impression#

Il est bien sur possible de réduire le temps d’impression initialement prévu par le slicer. Une technique consiste naturellement à diminuer les dimensions de votre objet. En effet, c’est cette démarche que j’ai suivie pour diminuer le temps d’impression de mon objet (de 45 minutes à 25 minutes), cependant il existe d’autes méthode (retrait du support, type d’impression souhaitée, etc.)

choix des paramètres impression#

Une fois que le temps d’impression vous convient, vous devez choir les bons paramètres d’impression, c’est-à-dire qu’il faut choisir la bonne imprimante et la bonne taille de fil PLA. Il suffit de sélectionner les options représentées ci-dessous :

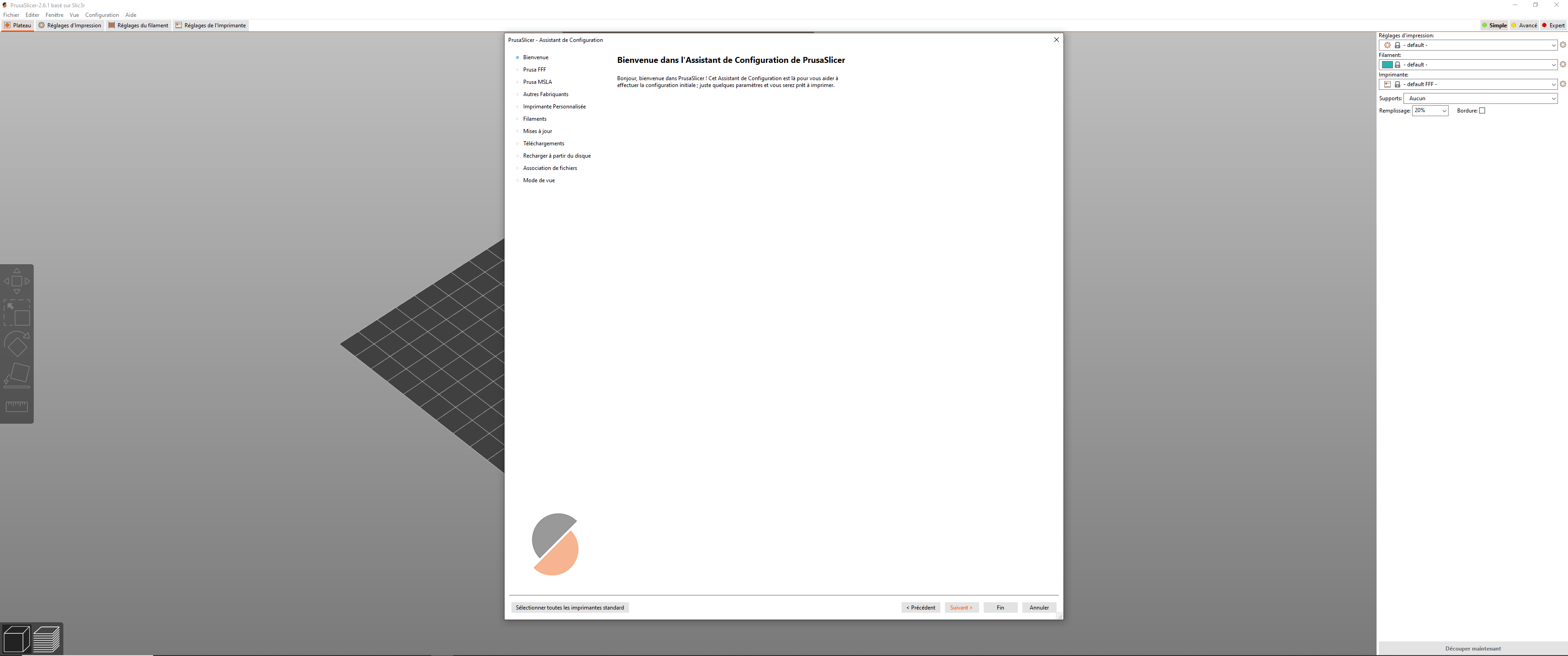

Ci-dessus voici l’interface de Prusa slicer

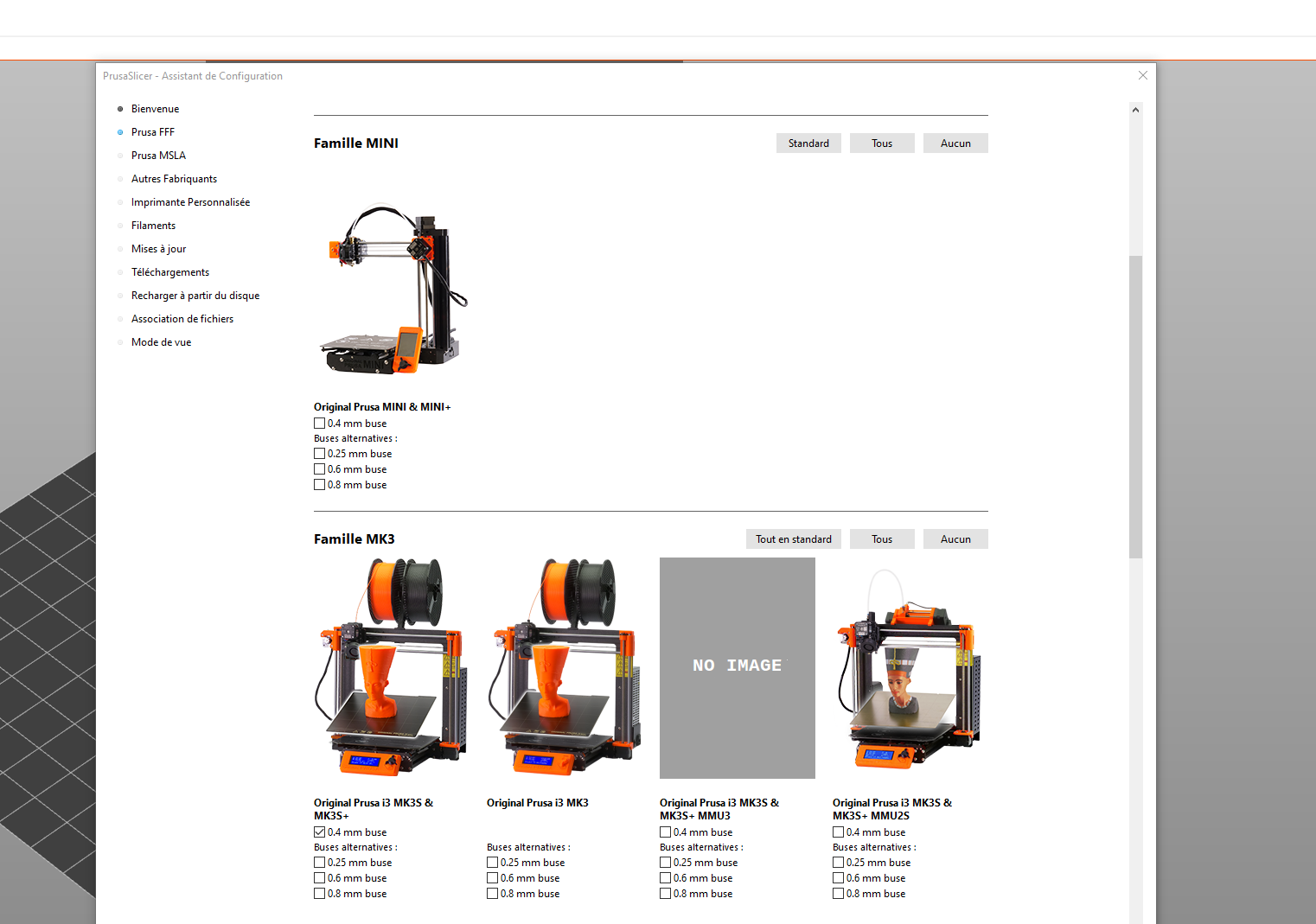

Ici j’ai séléctionné l’imprimante avec le bon format des buses (0,4mm) des imprantes employées au Fablab.

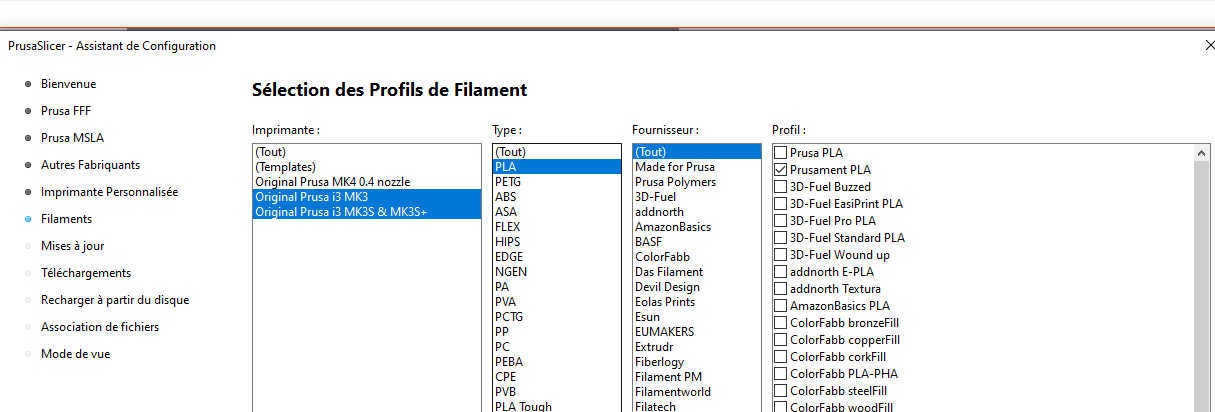

Ici je n’ai rien d’autre que de suivre les précieux conseils de John, et j’ai simplement choici le matériau utilisé (le PLA) et le paramètre Prusament PLA (je ne sais pas trop ce que c’est mais j’ai obéi).

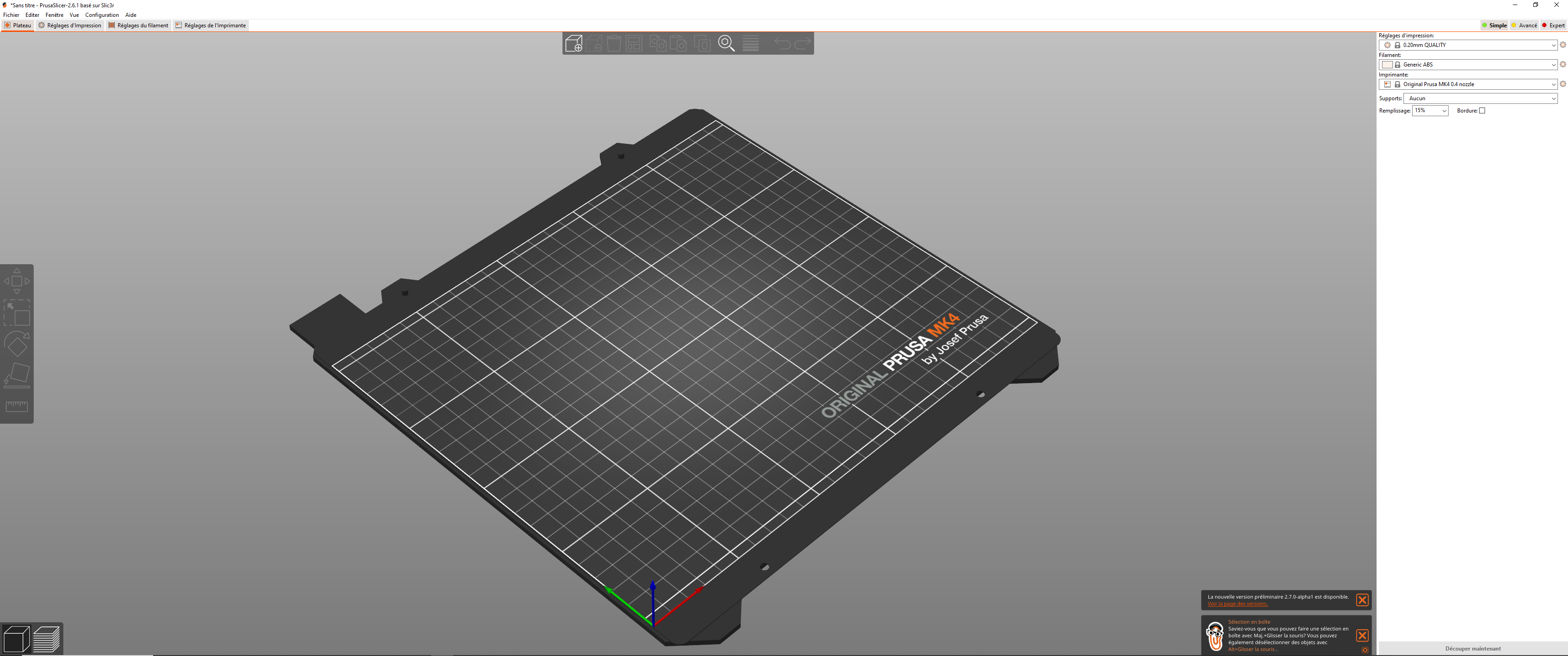

Si vous avez choisi la bonne imprimante, vous derviez voir le plateau ci-dessus apparaitre sur votre slicer. Remarque importante : normalement, vous devrez aussi choisir votre vitesse d’impression et votre taille de fil. Intuitivement, il est facile de supposer que plus votre fil sera fin, plus l’impression sera lente. A l’inverse, plus le fil sera épais, plus l’impression sera rapide. Quand à la vitesse que vous devez choisir, tout dépend de la précision des contours que vous souhaitez. N’oubliez pas non plus d’appuyer sur l’icône en haut à gauche et de jouer avec la forme qui va apparaître pour savoir si votre objet virtuel est correctement orienté. Finalement, si vous débutez en impression 3D, je vous recommande de d’abord imprimer avec support. En faisant cela, l’imprimante aura un point de repère et l’impression se fera de facon plus stable.

format STL#

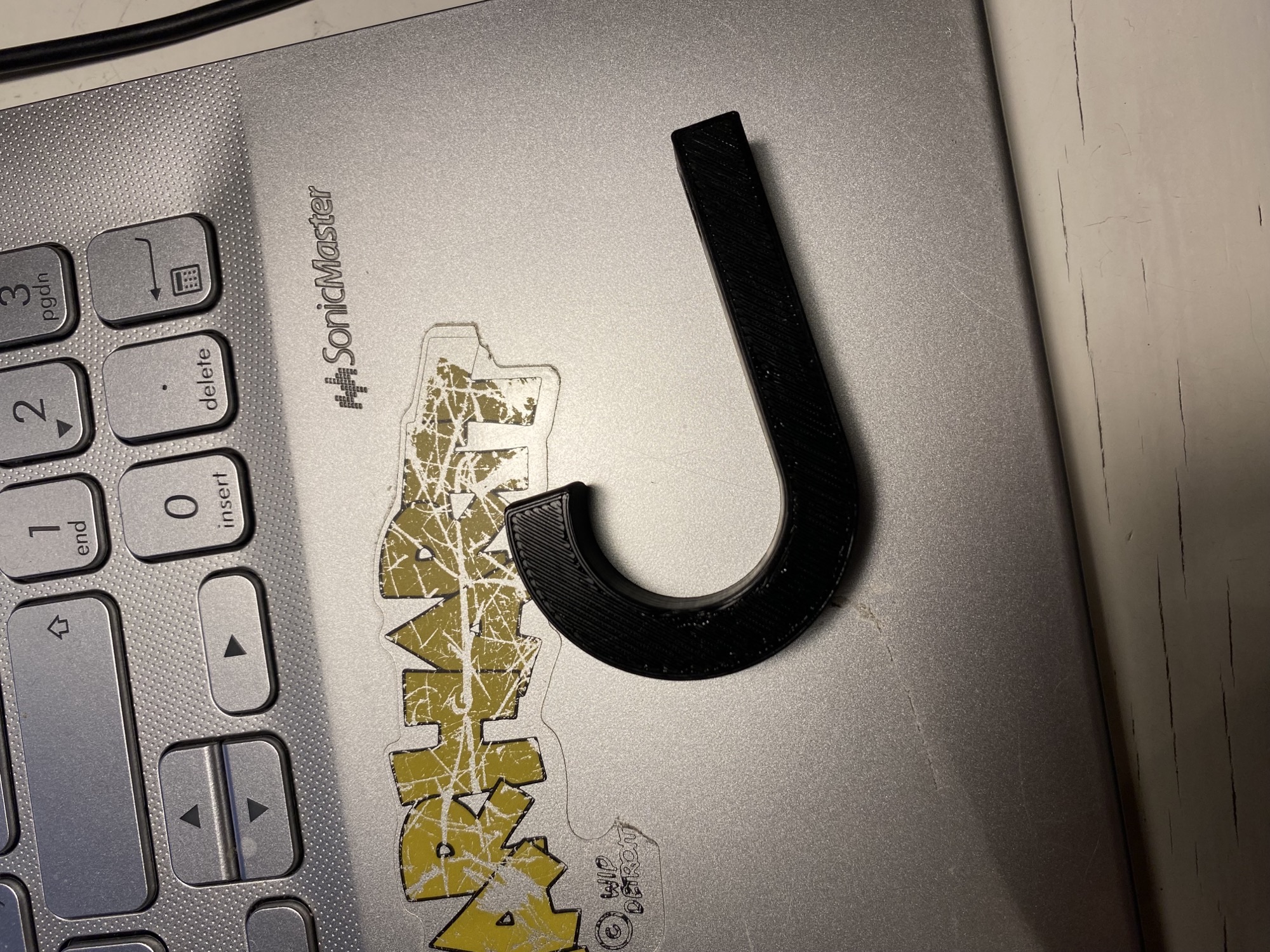

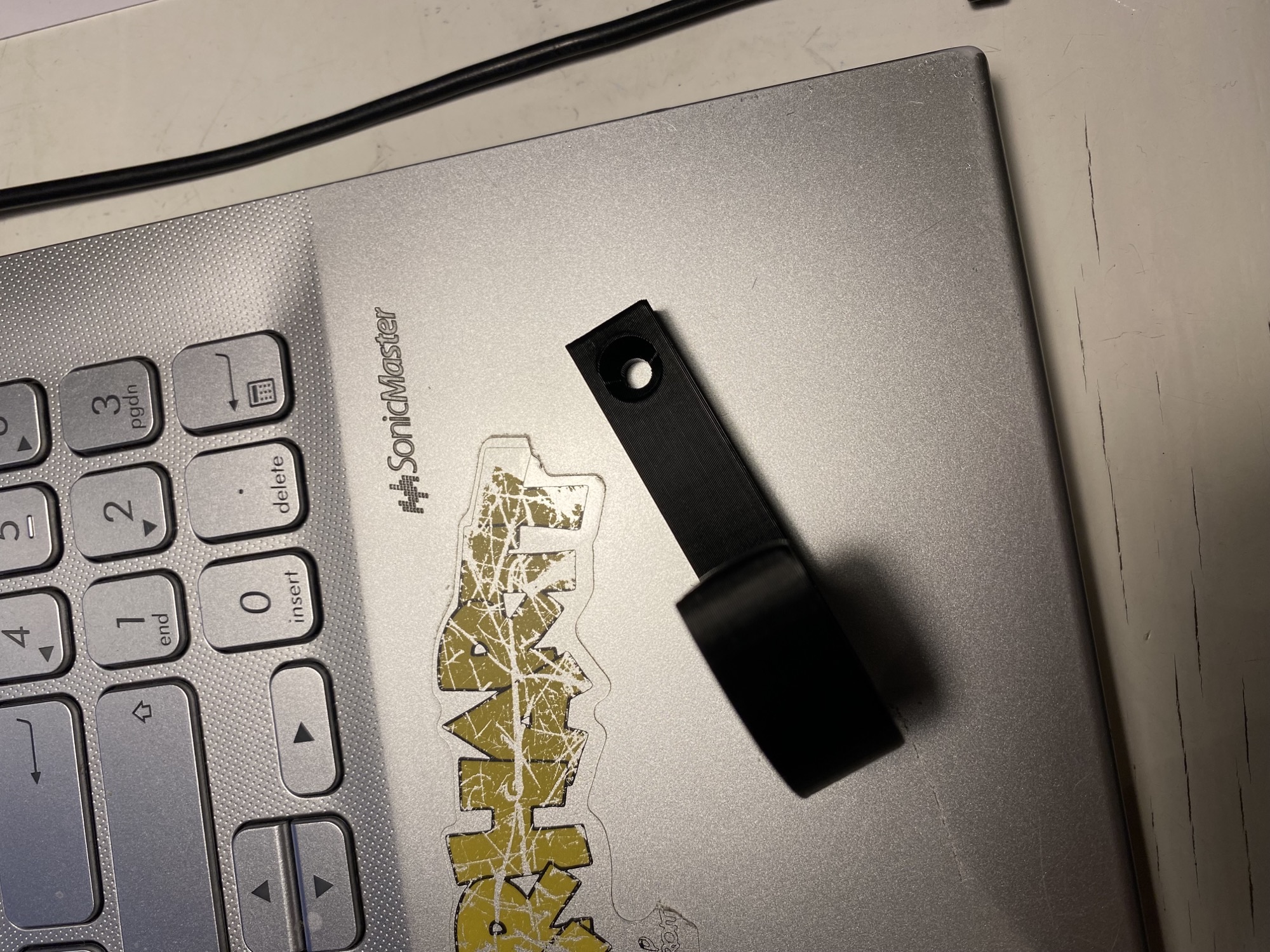

résultat#
